管道非开挖修复的几种方法
本文有1673个文字,大小约为8KB,预计阅读时间5分钟 创作时间:2021-02-18 15:08 作者:杰西 来源:上海圣科环保 点击: 次
由于我们城市建设高速发展地下管线也愈来愈多了,关于管道排水养护修复的问题也成为我们地下工作者的首要任务,如果说是当我们生活的地下管道破裂怎么办,我们应如何做到在不影响交通的情况下对它进行修复呢,开挖修复会影响交通,为了能够更好的开展管道修复工作,我公司引进非开发修复技术是在地表不开挖沟槽的条件下修复各种地下管线的施工技术,因其独特的优势而在国内外得到广泛应用。
根据以往的工作经验我们成功综合,运用不锈钢双胀环修复技术、CIPP修复技术(热水加热固化/紫外光固化)、局部树脂固化修复技术、短管内衬修复技术、螺旋缠绕管内衬修复技术、碎裂管法管道更新技术等对全国多个地市排水管道进行了非开挖修复,不仅恢复了管道的排水性能,还消除了管道隐患避免污水渗漏对周围环境的污染。
一、管道修复的方法有以下几种:
1、管道局部内衬法为局部性修复技术,在我们排水管网修复施工过程中我们采用的方法之一,选择软质玻璃纤维或聚酯纤维毡作为内衬原料,在其绒面均匀涂抹合成树脂浆,通过专业修补器具,将修补原料送入管道内部,即只针对管道内存在的破损点位进行修复具有无需地面开挖、对交通无影响、不抗民、针对性强、工程量小,时间短、工程造价低的显著特点。根据污水管道存在的管道裂缝、管道局部破损、接口错位等缺陷特征,结合缺陷部位的特点,修复工作方法采用局部修补的方法更为合理和经济,拟采用局部内衬法对管道内部的漏损点进行修补。利用CCTV摄像系统进行定位,在修补器具到达管道破损位置后利用气囊压力将合成树脂与管道内壁贴合,待聚酯纤维毡固化后即完成管道修复。
2、在我们排水管网修复施工过程中我们采用的方法之二,确定需要双胀圈修复管段,在待修复管段上下游各一个检查井内放置阻水器保证待修复管段内临时断水;将管道内清洗干净;由于管径)DN800由工作人员直接进入管道确定修复位置;准备好双胀圈内衬材料,先将环状橡胶内衬于管道缺陷表面,管道局部双胀圈修复 双胀圈内衬主要用来修复大口径管道(管径不小于800MM)接口处漏水,大致修复流程:根据管道的内径,首先在工厂定制不锈钢压条和橡胶条,然后进入管道安装,先手工固定橡胶条,接着通过扩张器,用不锈钢条压住橡胶条,从而完成管道局部防渗修复,必要时还可以对管道渗漏处进行注浆处理。再将钢套环紧贴环状橡胶使其固定管道表面工序结束后,确认漏水点全部止水,CCTV内窥检测(或人工拍照),确定管段修复后,缺陷是否已修复,作下记录。

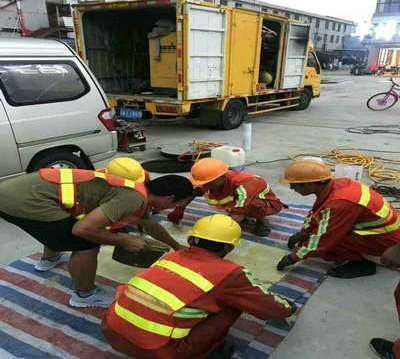

3、点状修复 对有问题的管道实施堵水降水,进行管道青淤和高压水清洗,对管道进行内窺检测,确定破损位置和需要修复的尺寸,裁剪玻璃纤维材料,计算树脂用量,接照定的比例,时间、混合,搅拌修补器准确导入管道内的破损位置在混合树脂的凝胶时间内保持修补器的压力修补器放气,撤离,凝胶固化后的玻璃纤维紧密粘贴在管道内壁上,管道内窥设备对修复面进行检查,修复工作完成
4、整体CPP翻转修复 局部内衬法修补法适用性强,可在不停水的情况下进行修补,整个修复过程工作人员无需进入管道,安全可靠,无须开挖,利用现有检查井就可以完成修复工作;施工时间短,由于修复材料固化时间短,从树脂混合到完成局部内衬修复仅需数十分钟,可在极短的时间内完成工作;适用于管径:150MM1200MM特殊配方混合树脂,CIPP( CURED IN PLACE PIPE)简称现场固化法,是将浸满热固性树脂的毡制软管用注水翻转的方法将其送入旧管内后再加热固化,在管内形成新的内衬管的种非开挖管道修复方法。
5、紫外光固化修复工艺更能延长管道的使用寿命。固化后,管道能完全不依托原有管道,可以独立承受内压和外压,修复后的新管基本不会影响过水断面,正常使用年限在50年之上。在紫外光的作用下使树脂固化形成具有定强度的内衬管的原位固化法。紫外线光固化修复UV-CIPP技术是非开挖修复原位固化法中的一种,住房和城乡建设部颁布的行业标准《城镇排水管道非开挖修复更新工程技术规程》(CJJ/T210-2014)中将原位固化法定义为采用牵拉方式将漫渍树脂的内衬管置入原有管道内,固化后形成所限编制成软管浸渍树脂,然后将其拉入原有管道内充气扩张紧贴原有管道,紫外光固化式管道原位修复技术采用拉入法把碾压好的玻璃纤维软管拉入待修的旧管道中,通过紫外线光进行固化,省去了搭架、翻转、用水等环节,实现环保、节约、低成本、100%非开挖修复的优越性。
二、非开挖修复管道技术:
这里我们所说的关管道非开挖碎度(裂)管法,采用将旧管道破碎拉入新管,从而起到对旧管道的修复和更新的效果。这种工法的好处在于可以用大管换小管,也就是常常提到超径比的道由来,这个是非开挖修复工法无法实现的。该技术将一个圆锥形的裂管头插入到旧管道内知,裂管头将旧管道破碎,并且将管道碎片挤入到周围的土壤中去,同时在裂管头的后面将一根新管道拉入,一次性完成旧管废除及新管铺设过程。缺点也明细,施工回时需在两头开挖工作坑,施工效率较光固化CIPP慢太多。
三、非开挖修复管道优势:
a、管道修复固化时间短;
b、无需开挖,通过现有检查井即可施工;
c、内衬管具有耐腐蚀、耐磨损的优点,使用寿命50年;
d、固化设备集成化,工作期间占地面积小,对道路交通影响小 ,无需水源及锅炉;
e、可修复管道范围广,无水环境下可以应用到150-1600mm管径;
f、可以对圆形、方形、椭圆形等异性管渠修复;
g、过水断面损失极小;
h、内衬管紧贴原管道,可以进行整体性修复,高弹性模量材料可实现结构性修复;
我们在排水管道建设施工过程中所采用的非开挖修复包括的工法非常多,就目前我们排水管道修复的方法基本上是能用UV-CIPP就用UV-CIPP,因为使用效率高,材料健康环保力学性能好,一辆车开出去即可完成施工,也即只占单车道对交通临时封堵要求低。局部非开挖修复的气囊点状修复、点状UV原位固化法答修复、不锈钢发泡筒、不锈钢双胀环、不锈钢套筒等;整段修复的常用的有穿插法、水翻原位固化法、UV-CIPP原位固化法、折叠内衬法、机制螺旋缠绕法等等。每种工法都比较实用,但都有各自的优势和缺陷。
以上就是我们这大家解说的关于管道修复的方法以及非开管道修复技术优势,什么样的管道应用于什么样的方式,还请各位对号入座,当然如果说你们对管道修复这一块还不是很清楚的话,我们随时欢迎与我们联系。
