干货：管道修复非开挖定向钻管道铺设

　　现代非开挖铺管技术是指利用岩土导向、定向钻进等手段，在地表不挖槽的情况下，铺设、更换或修复各种地下管线的施工新技术。该技术社会经济效益显著，尤其可在一些无法实施开挖作业的地区铺设管线，如穿越公路、铁路、建筑物、河流(大至黄河长江，小到溪水河沟)、古迹保护区、闹市区、农作物及植被保护区等。该技术现已广泛用于燃气、给水、热力、排水、通信和电力等工程部门。

　　一、导向钻管法的施工工艺

　　地质勘察→穿越曲线设计→测量磁方位角→钻机就位→钻导向孔→扩孔→回拖→环境保护→地貌恢复

　　二、导向钻管法的工作原理

　　水平导向钻机的工作原理是：在施工时，按照设计的钻孔轨迹(一般为弧形)，采用可从地表钻进的钻机先钻一个近似水平的导向孔，然后在导向钻头后换上大直径的扩孔钻头和直径小于扩孔钻头的待铺设工作管线，然后进行反向扩孔，同时将待铺管线回拉入钻孔内，当全部钻杆被拖回时，铺管工作同时也就完成了。此工程根据地质情况采用分级扩孔，再回拖管线，进行穿越施工。

　　现代的非开挖地下管线施工法自20世纪末陆续传入国内，包括：水平导向钻进、水平定向钻进、方向可控的水平螺旋钻、冲击矛、夯管锤、微型逐道、旧管更换与修复、顶管掘进机等。

　　三、现代方法与传统方法相比有以下特点

　　(1)引入了管线轨迹的测量和控制；

　　(2)大大提高了铺管能力(长度2000m，直径3m);

　　(3)快速高效;

　　(4)增强了在复杂地层条件下施工的能力;

　　(5)使管道的原位修复成为可能。

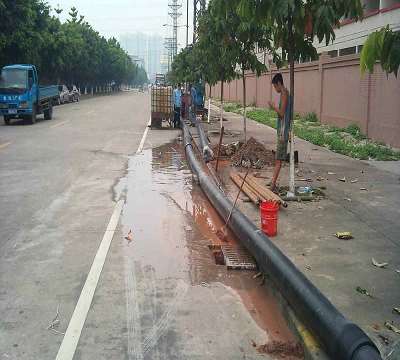

　　非开挖定向钻管道

　　(1)设备 ①导向探测仪;②导向钻机;

　　(2)施工方法 导向钻孔定向;

　　(3)优点 ①造价低;②定向准确、精度高、安全;

　　③导向探测与管线探测相结合有效调整钻头，避开管线，适合各种复杂地层条件下施工。;④适用于各种口径、场地和各种管道施工。

　　(4)范围及应用 ①用于铺设电力、通信、煤气、自来水和排水等管线，铺管直径、长度和材料范围较大，适合1000mm以下管径，主要有PE管铺设和钢管铺设。②大型钻机可铺设3000mm以内钢管、铸铁管、PE管;特殊材质管道可采用套管法铺设。

　　非开挖技术代替土建施工(挖槽埋管法)，这不仅是施工技术上又一跃进，还体现了施工技术的高速发展和科技现代化。当前，城市建设在环保和安全方面对公用设施施工不断提出更高更新的要求。

　　综上所述我们可以得到的结论是：非开挖技术不但减少路面开挖，降低施工费用及解决一些在传统开挖术不能施工的问题，而且在修复旧管道及安装难度高的工程时发挥了相当大的优势，非开挖管道施工技术以无污染、低噪音、不阻碍交通和社会效益显著备受社会各界人士的推崇，成为未来城市建设非常有前景的推广技术和施工方式。
