管道封堵气囊在管道检修中的应用

　　在前面的文章我们有提到过关于管道气囊封堵作业流程，我们都知道城市道路下密布着各种管道，多种不同保护等级、不同口径、不同材料的地下管道出现在从设计到施工中，尤其是埋设在污水池中的污水管道，尚有设置任何截流装置，加大了疏通与维修的难度。这就给维修、疏通、施工管道带来了较大的危险，在运营过程中，污水管道会出现管道内垃圾清理疏通、新支管接入、管道改线等相关方面的施工，为了快速完成施工工作，就必须在管道检修中应用管道封堵气囊。那么关于管道气囊封堵在管道检测中又有什么应用呢?

　　管道封堵气囊实施及流程，潜水员沿固定爬梯慢慢下到水面，不可直接跳入水中。然后检查头盔气密，并和对讲员通讯，得到可以下水命令之后开始潜水工作。首先慢慢下降至水底，然后沿墙边往需要封堵的管道方向慢慢靠近，在确认水流安全可控的范围之后对管道内进行探摸，包括检查管壁有无异物影响气囊安全，以及对管道内的杂物进行清理。清理完毕，和地面人员沟通之后沿原路返回(水底有条件的可在管道口安装入水绳，潜水员可根据入水绳往返)。管道封堵气囊的工作原理就是利用优质橡胶做成的管道堵水气囊通过充气方法使其膨胀，当气囊内的气体压力达到规定要求时，堵水气囊填满整个管道断面，利用管道封堵器与管道产生的摩擦力堵住漏水，从而达到目标管段内无渗水的目的。在入水口水底附近等待地面操作人员把气囊放入水中(提前避让，防止突然坠落)。潜水员拿到气囊之后，拖动气囊沿原路或入水绳返回管道口，把气囊囊体全部塞入管道，向通讯员汇报之后沿原路或入水绳缓慢出水。潜水员回到地面以后，地面人员首先对钢丝绳以及高压气管进行安全固定，然后根据压力表对气囊进行加压充气，加压到0.15KPa。气囊封堵结束。

　　一.管道封堵气囊技术特点

　　将气囊应用在管道中，进行堵水的工作原理，主要是通过充气方法使橡胶制成的气囊肿胀，根据相关规定要求，当堵水气囊内的气体压力符合标准时，在整个管道断面将气囊填满，通过管道与封堵气囊壁产生的摩擦力，将漏水堵住，进而实现管道内无渗水的目标。气囊与管壁产生的摩擦阻力，在气囊封堵过程中，可有效降低水系统压力对气囊造成的冲击，管道内的气囊压力越大，产生的摩擦力就越大，接触面就越粗糙，对气囊的封堵就越有利。在此过程中技术难点就是如何达到封堵目的，在管道内有水的情况下，将气囊输送到指定位置。

　　二.在工程实践中应用管道封堵气囊的方法

　　贵公司现有污水池出水管道需要断水施工，需要对相应的管道进行封堵，根据双方相关技术人员多次沟通，我公司对现场施工环境基本了解，现决定采用潜水员潜水使用高压气囊对管道进行封堵。

　　(1)高压气囊基本参数如下：直径800mm，重约60kg，可承受极限压力1.3KPa，正常施工气压0.15MPa(可封堵15米以内水深)。外接钢丝绳直径16mm，使用U形扣与气囊连接，长度根据实际需要。外接输气管为内径20mm双层钢丝高压管。

　　(2)人员配置：潜水员一名，对讲员一名，扯管员一名，安全员一名(由预备潜水员代替)。

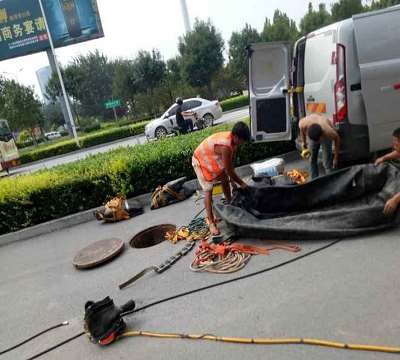

　　(3)施工准备：首先对潜水全套设施进行安装连接，连接完毕检查供气设备是否运转正常，燃油及冷却用水是否充足。然后气囊连接高压气管和钢丝绳，安装压力表以及阀门，并对气囊进行必要捆扎(方便塞入管道，气囊充气可自行挣断打开)。潜水员入水前必须对潜水设备进行全面检查，包括潜水设备各连接部位是否牢固可靠，对讲设备是否通讯正常，确定一切正常，开始着装入水。

　　常用的传统封堵方法就是砖块砌墙封堵和沙袋草包封堵法。通常小管径管道封堵时会采用沙袋草包简易临时封堵。由于其不能完全封堵管道，所以，要配合水泵在下游进行抽水，但是在进行闭水试验或下游大开挖时，无法用来封堵管道。现阶段已经很少使用这种方法，其封堵管道不够严密。而采用砖块等砌墙进行封堵这种方法，常被应用在新旧管道交叉施工或闭水试验时，可以完全封堵管道，但拆除时不是很方便，会极大浪费建材资源，对绿色环保的要求无法达到。

　　圣科环保引用的橡胶规定每一个管道堵水气囊在交付前，都会在1.5 倍的额定工作压力和相应型号的管径条件下进行测试。为保证管道堵水气囊结构的强度，我们采用三倍于管封器额定工作压力的安全系数。此款气囊操作直观、直接观察压力表的压力操作，按照标准压力充气。本体尺寸小、易于塞入管道，经济实用。
